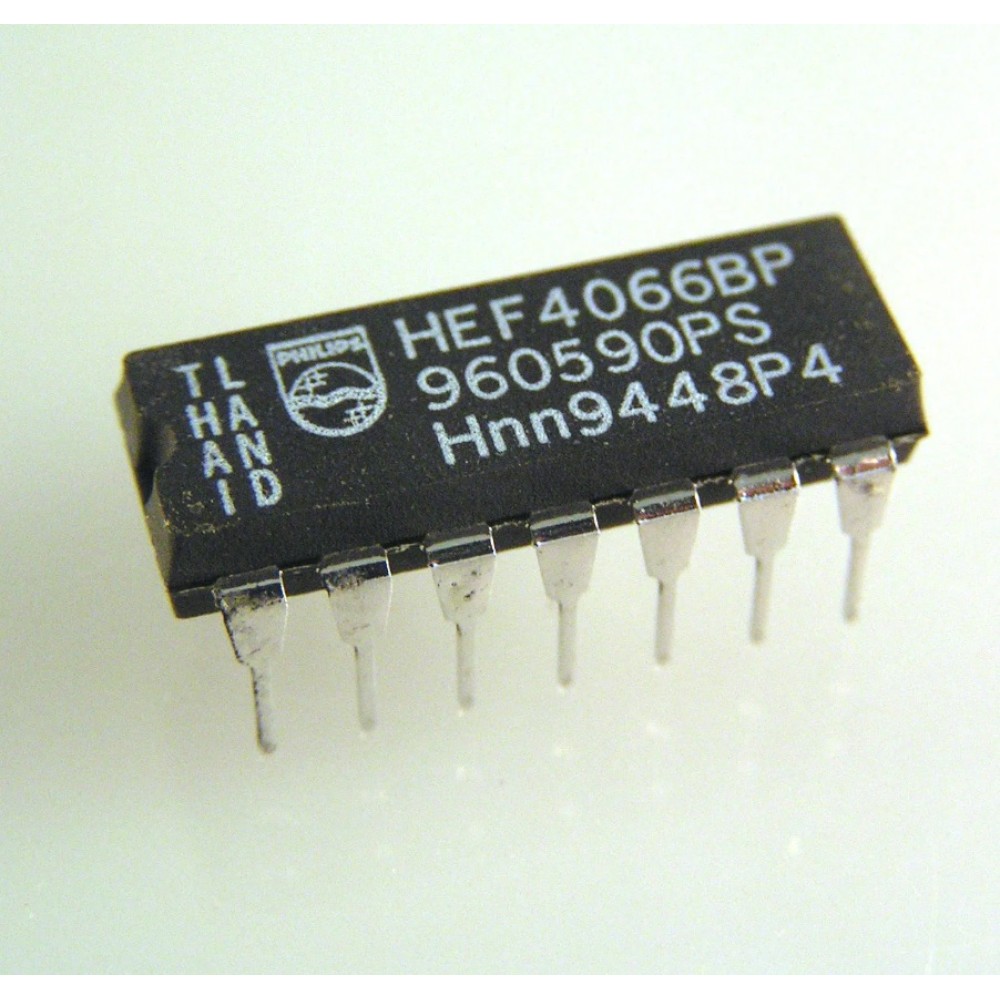

HEF 4066BP

ОПИСАНИЕ
HEF4066B имеет четыре независимых двусторонних аналоговых переключателя (транзисторных ключа).
Каждый переключатель имеет два входа/выхода (Y/Z) и активный вход включения (E). Когда E подключен к VDD,
между Y и Z устанавливается двунаправленный путь с низким сопротивлением (состояние ВКЛ).
Когда E подключен к VSS, переключатель отключается, и между Y и Z устанавливается высокое сопротивление (состояние ВЫКЛ).
HEF4066B совместим по выводам с HEF4016B, но имеет гораздо более низкое сопротивление во включенном состоянии.
Кроме того, сопротивление во включенном состоянии относительно стабильно во всем диапазоне входного сигнала.

Технические характеристики:

Тип: переключатель
Конфигурация: 4 х spst-no
Сопротивление канала во включенном состоянии (Max): 155 Ом
Напряжение питания: +3...15 В
Рабочая температура: -40...+85 C
Корпус: dip-14
